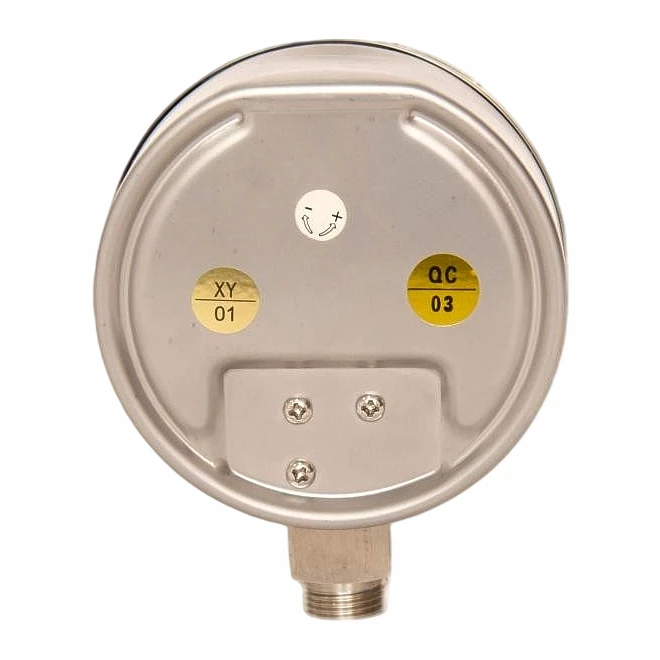

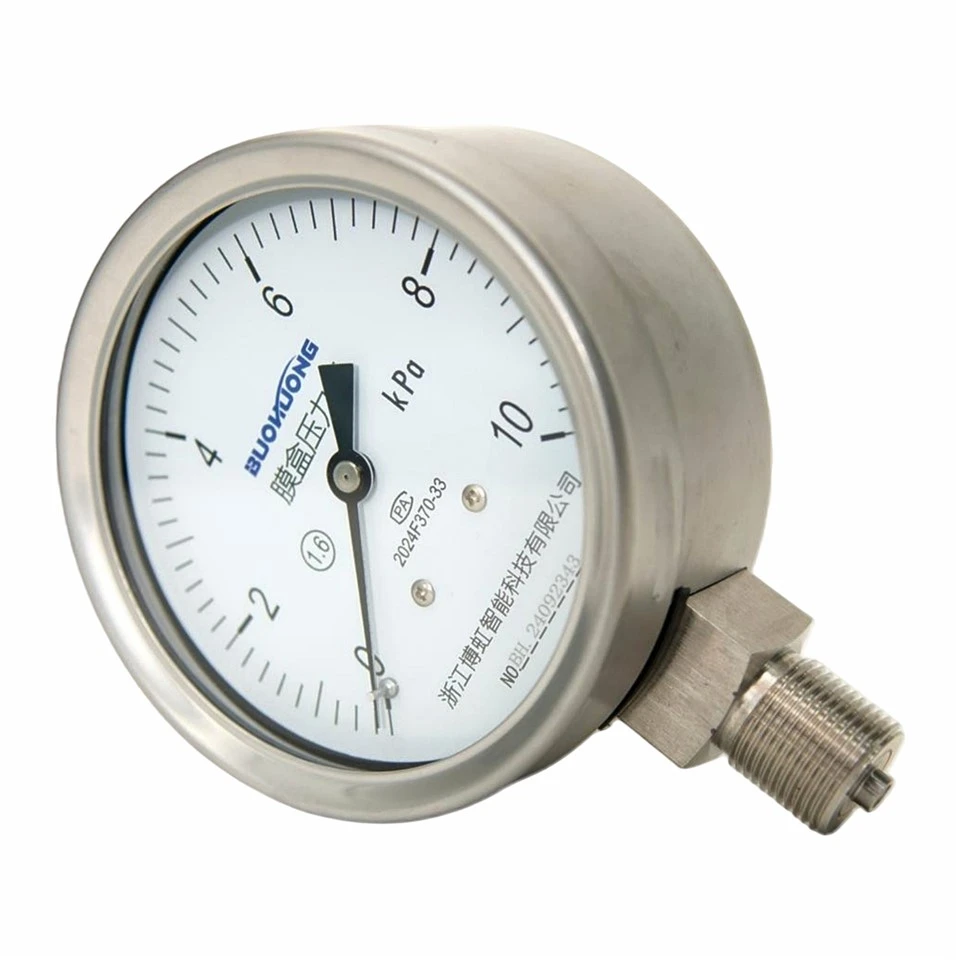

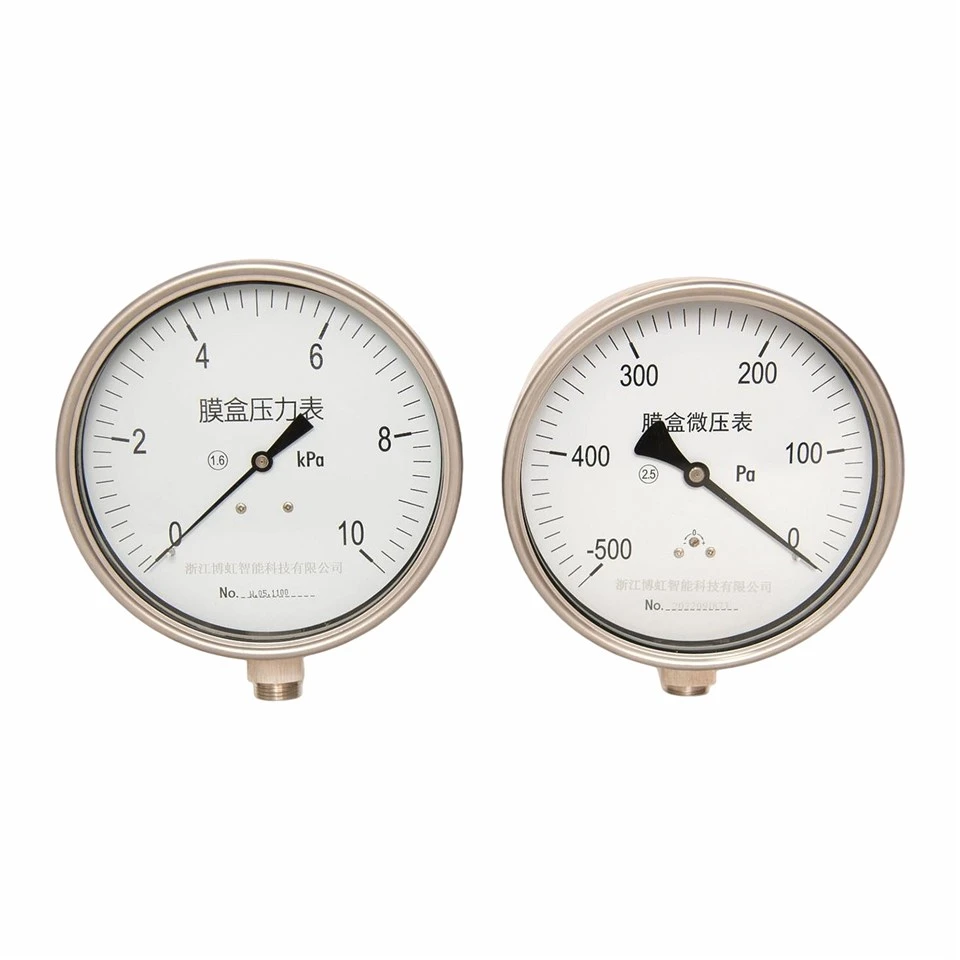

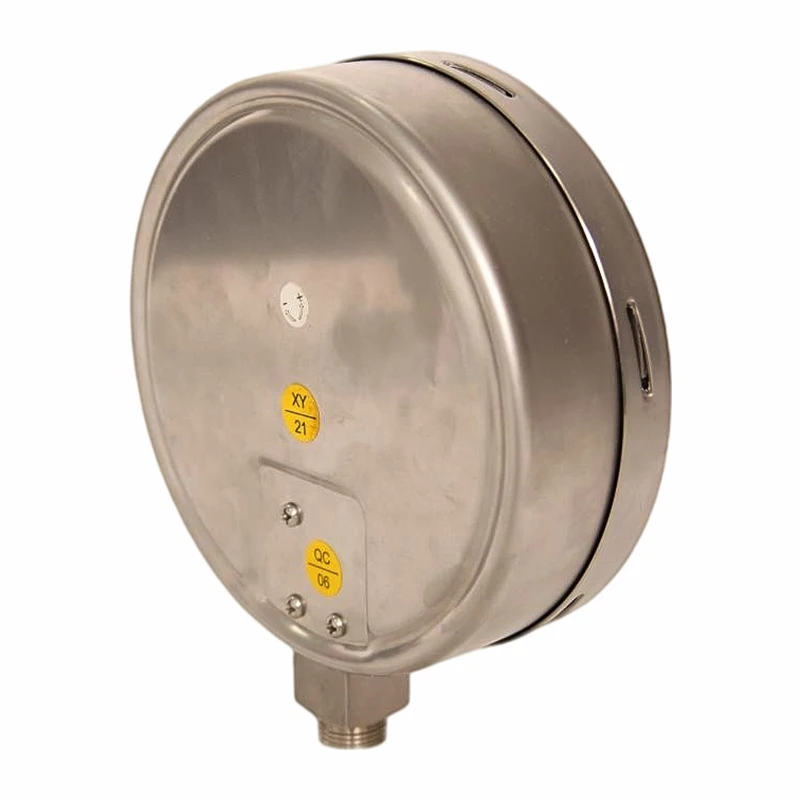

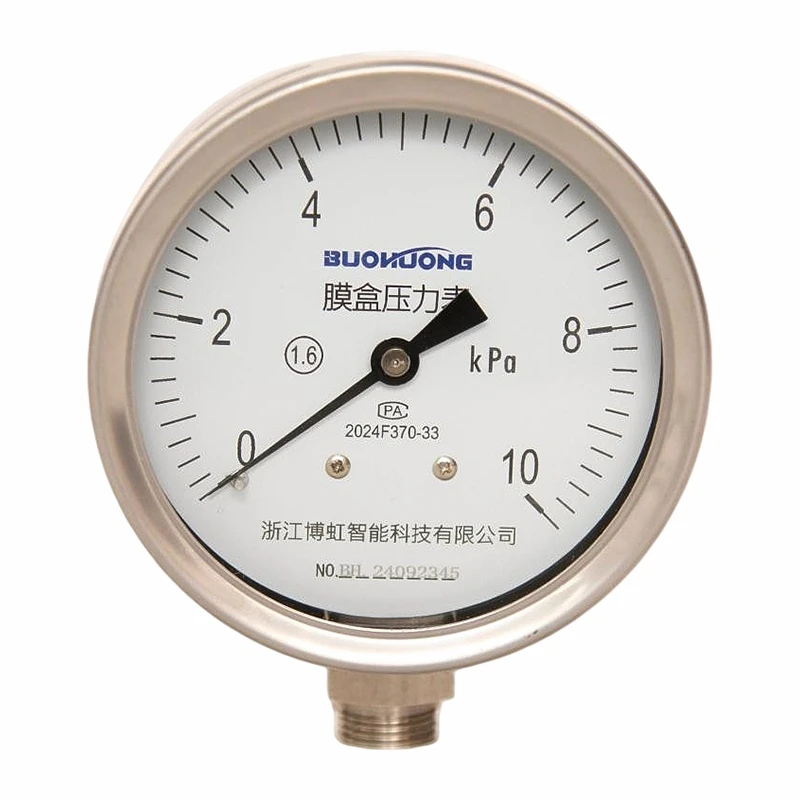

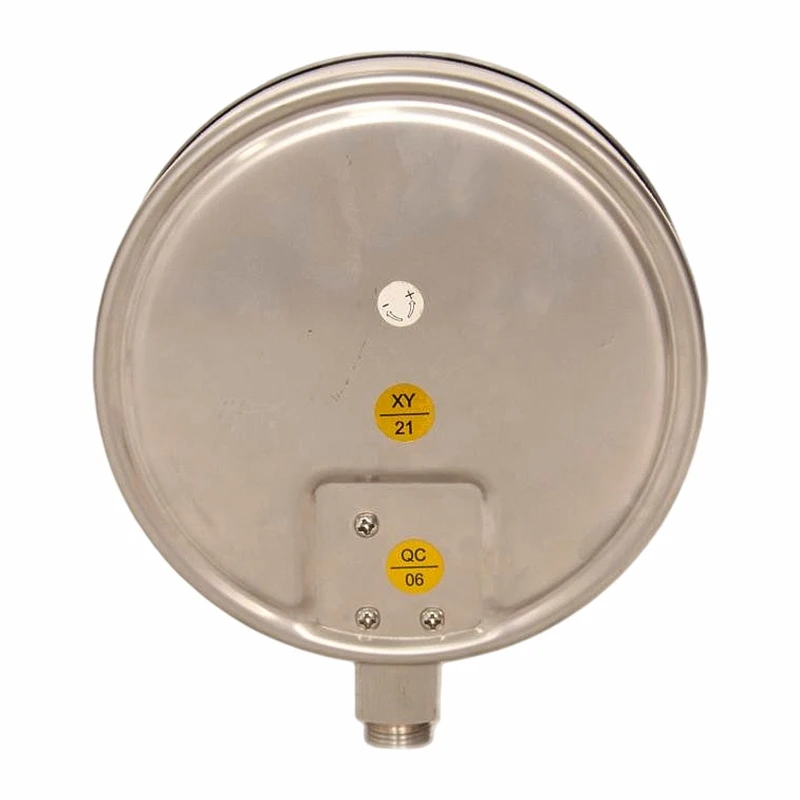

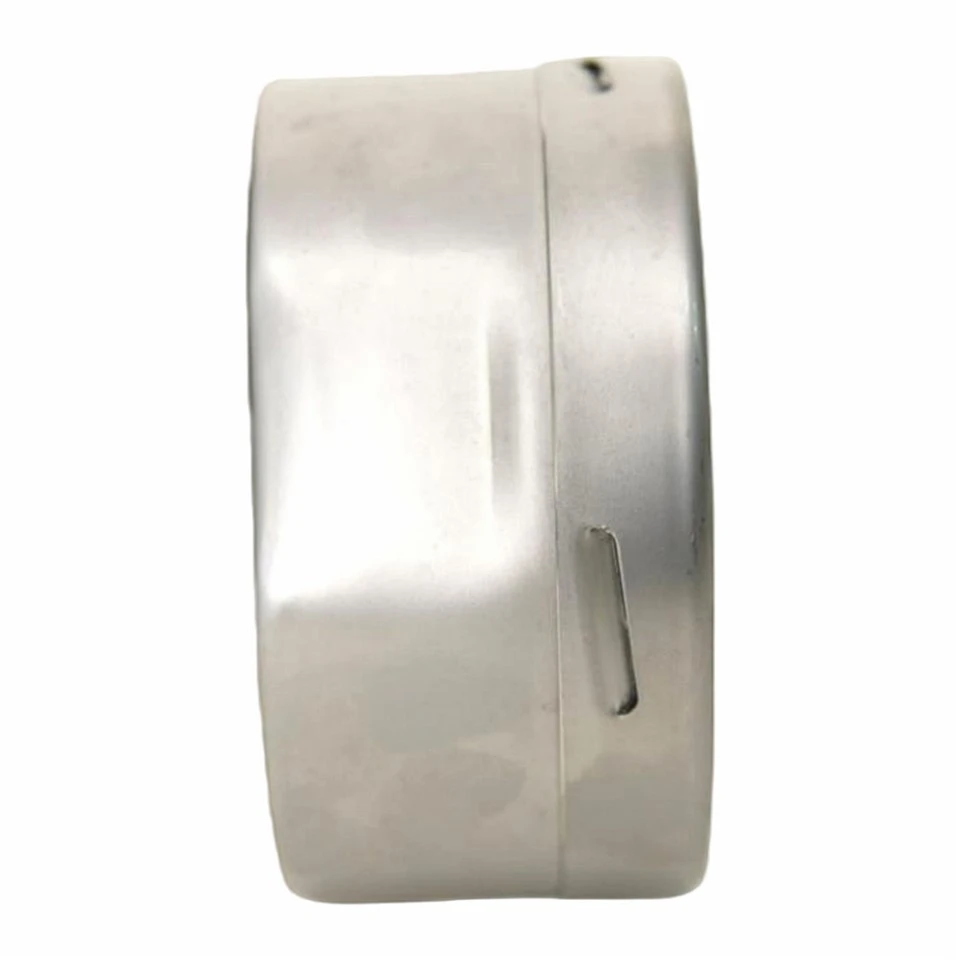

6" 150mm تمام سٹینلیس سٹیل مائیکرو-پریشر لو پریشر کیپسول پریشر گیج 10kpa 0.1bar 1000mmh2o 100mbar 0.1kgf/Cm2 75mmhg
درخواست
کم پریشر کیپسول پریشر گیجکیپسول پریشر گیج میں اس کے لچکدار عنصر کے طور پر مائکرو پریشر کی پیمائش کے لیے استعمال کیا جاتا ہے۔ یہ گیسوں کے مائیکرو پریشر اور منفی دباؤ کی پیمائش کرتا ہے جو تانبے کے مرکب کے لیے سنکنرن نہیں ہیں اور ان میں دھماکے کا کوئی خطرہ نہیں ہے۔ یہ بوائلر وینٹیلیشن، گیس پائپ لائنز، دہن کے آلات اور اسی طرح کے دیگر آلات میں بڑے پیمانے پر استعمال ہوتا ہے۔ پریشر ماپنے کا نظام اور مکمل سٹینلیس سٹیل کیپسول پریشر گیج کا کیس سٹینلیس سٹیل سے بنا ہے۔
یہ مختلف گیسوں کے مائیکرو پریشر اور منفی دباؤ کی پیمائش کرنے کے لیے، اعلی سنکنرن مزاحمت کی ضروریات کے ساتھ تکنیکی عمل میں استعمال کیا جا سکتا ہے۔
نظریہ
لو پریشر کیپسول پریشر گیج ایک پیمائشی نظام (جوائنٹ، بیلو کیپسول، وغیرہ) ایک ٹرانسمیشن میکانزم (کھینچنے کا طریقہ کار، گیئر ٹرانسمیشن میکانزم) پر مشتمل ہے۔ ایک اشارہ کرنے والا آلہ (پوائنٹر اور ڈائل) اور ایک کیسنگ (کیس، استر کی انگوٹھی اور گلاس)۔
جب ناپے ہوئے میڈیم کا دباؤ بیلو کیپسول پر کام کرتا ہے، تو کیپسول بگڑ جاتا ہے اور حرکت کرتا ہے، اور ٹرانسمیشن سسٹم پلنگ میکانزم سے چلتا ہے، 50 کہ اشارہ کرنے والا آلہ ڈائل پر دباؤ کی نشاندہی کرتا ہے۔ اس کے علاوہ، کیپسول پریشر گوج صفر ایڈجسٹمنٹ ڈیوائس سے لیس ہے، جو پوائنٹر کو صفر کی پوزیشن پر آسانی سے ایڈجسٹ کر سکتا ہے۔
پیرامیٹرز
- قطر: φ60mm، φ75mm، φ 100mm، φ150mm
- درستگی: 2.5%، 1.6%
ورکنگ پریشر:
- مستحکم: 3/4 X مکمل پیمانے کی قدر
- اتار چڑھاؤ: 2/3 X مکمل پیمانے کی قدر
- مختصر وقت: مکمل پیمانے کی قیمت
- تحفظ: IP65
- دباؤ کی حد: 1~ 60kPa
- کنکشن تھریڈ: M14x1.5، M20x1.5، PF(PT/NPT)1/4، PF(PT/NPT)3/8، PF(PT/NPT)1/2، وغیرہ
- کیپسول: ٹن-ویلڈڈ ٹن فاسفر کانسی کی چادر، لیزر - ویلڈڈ SUS316L شیٹ
- کنکشن کا مواد: پیتل (جنرل ماڈلز)، SUS304 یا SUS316 (سٹینلیس سٹیل کے ماڈل)
- تحریک: کاپر، سٹینلیس سٹیل SUS304
- کیس: CR1 سٹیل شیٹ، سٹینلیس سٹیل 304
- ونڈو: کامن گلاس، سیفٹی گلاس، پی سی گلاس
- فائدہ: ایک صفر ایڈجسٹمنٹ ڈیوائس پوائنٹر کو آسانی سے صفر پوزیشن پر ایڈجسٹ کرنے کے لیے لیس ہے۔
|
اسکیل یونٹ |
پا |
کے پی اے |
ایم پی اے |
بار |
kgf/cm² |
اے ٹی ایم |
mmHg |
Lbf/in²(psi) |
|
پا |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
کے پی اے |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
ایم پی اے |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
بار |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
kgf/cm² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
اے ٹی ایم |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
mmHg |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Lbf/in²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
